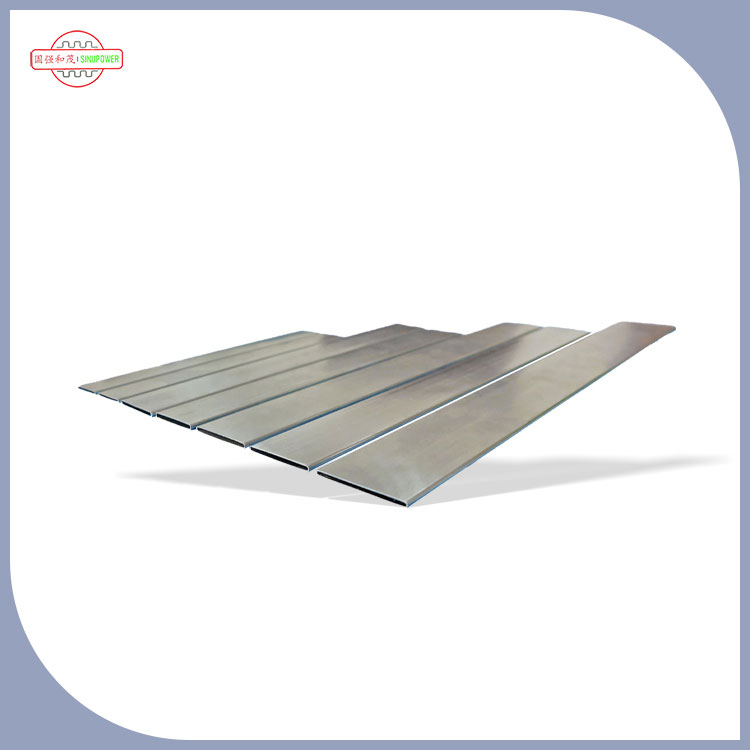

سینو پاورایک پیشہ ور ہےکارخانہ دارصحت سے متعلق ایلومینیم تھرمل اجزاء کی. ہماریپریسجن فولڈ ریڈی ایٹر کور کمپوننٹ B قسم کی نلیاںایک ملٹی پورٹ ایکسٹروڈڈ ایلومینیم ٹیوب ہے جو خاص طور پر آٹوموٹو اور صنعتی ہیٹ ایکسچینج سسٹم میں فولڈ ریڈی ایٹر کور کے لیے ڈیزائن کی گئی ہے۔ مخصوص "B" کراس سیکشن محض جمالیاتی نہیں ہے - یہ ایک فعال جیومیٹری ہے جو ایک محدود جگہ کے اندر حرارت کی منتقلی کے لیے دستیاب سطح کے رقبے کو بڑھاتی ہے، کولنٹ کے بہاؤ میں کنٹرول شدہ ہنگامہ پیدا کرتی ہے، اور زیادہ کمپیکٹ ریڈی ایٹر پیکیجنگ کو قابل بناتی ہے۔ فولڈ ریڈی ایٹر اسمبلی کے بنیادی جزو کے طور پر، یہ ٹیوبیں انجن کولنٹ اور ارد گرد کی ہوا کے درمیان بنیادی حرارت کے تبادلے کے لیے ذمہ دار ہیں۔ ان کا ڈیزائن ریڈی ایٹر کی کارکردگی، وزن اور گاڑی کی مجموعی کارکردگی کو براہ راست متاثر کرتا ہے۔ سینو پاور ان بی ٹیوبز کو درست اخراج اور اندرون خانہ عمل کے کنٹرول کے ساتھ تیار کرتا ہے، جس سے ہر پروڈکشن بیچ میں مستقل جیومیٹری اور قابل اعتماد تھرمل کارکردگی کو یقینی بنایا جاتا ہے۔
بنیادی جزو کا کردار - کیوں B-Tubing ریڈی ایٹر کی کارکردگی کی وضاحت کرتا ہے۔
پریسجن فولڈ ریڈی ایٹر کور کمپوننٹ B قسم کی نلیاںفولڈ ریڈی ایٹر کور کے اندر ہیٹ ایکسچینج کی بنیادی سطح کے طور پر کام کرتا ہے۔ B کے سائز کا پروفائل تین اہم فنکشنل فوائد فراہم کرتا ہے:
📐 سطح کا رقبہ زیادہ سے زیادہ بی شکل مساوی کراس سیکشنل ایریا کی گول ٹیوبوں کے مقابلے فی ٹیوب میں نمایاں طور پر زیادہ سطحی رقبہ فراہم کرتی ہے، جس سے فی ٹیوب کولنٹ سے ہوا میں زیادہ حرارت کی منتقلی ممکن ہوتی ہے۔
🌊 ہنگامہ خیز بہاؤ میں اضافہ بی پروفائل لیمینر کولنٹ کے بہاؤ میں خلل ڈالتا ہے، ہنگامہ خیزی پیدا کرتا ہے جو حرارت کی منتقلی کو بہتر بناتا ہے اور باؤنڈری پرت کی مزاحمت کو کم کرتا ہے۔
📦 کومپیکٹ کور اسٹیکنگ چپٹا بی پروفائل کور کے اندر گھنے ٹیوب پیکنگ کی اجازت دیتا ہے، جدید انجن کے کمپارٹمنٹس کی محدود جگہ کے اندر ہیٹ ایکسچینج سطح کے علاقے کو زیادہ سے زیادہ کرتا ہے۔
فولڈ ریڈی ایٹر کور انٹیگریشن
- B-tubes کو تہہ شدہ پنکھوں کی تہوں کے درمیان متوازی طور پر اسٹیک کیا جاتا ہے، جس سے مکمل ریڈی ایٹر کور بنتا ہے۔
- کولنٹ ہر B-ٹیوب کے ملٹی پورٹ اندرونی حصے سے بہتا ہے، جبکہ ہوا بیرونی پنکھوں کی سطحوں سے گزرتی ہے۔
- بی ٹیوب کا توسیع شدہ سطح کا رقبہ اور ہنگامہ خیز بہاؤ کے نمونے کور کو کم ٹیوبوں اور کم مجموعی حجم کے ساتھ ہدف کو ٹھنڈا کرنے کی صلاحیت حاصل کرنے کے قابل بناتے ہیں۔
- یہ انضمام کا طریقہ تھرمل کارکردگی کو برقرار رکھنے یا بہتر بنانے کے دوران مواد کی کھپت اور ریڈی ایٹر کے وزن کو کم کرتا ہے۔
ڈیزائن کے اصول - B-شکل کے پیچھے سائنس
B کے سائز کا پروفائل لاگو فلوڈ ڈائنامکس اور ہیٹ ٹرانسفر انجینئرنگ کا نتیجہ ہے۔ کلیدی ڈیزائن کے اصولوں میں شامل ہیں:
ملٹی پورٹ اندرونی جیومیٹری
- بی ٹیوب کوئی ایک کھوکھلا چینل نہیں ہے بلکہ اس میں متعدد اندرونی بندرگاہوں کو طولانی جالوں سے تقسیم کیا گیا ہے۔
- یہ بندرگاہیں کولنٹ کے رابطے میں اندرونی سطح کے رقبے کو بڑھاتی ہیں، جس سے سیال سے ٹیوب کی دیوار تک حرارت کی منتقلی میں اضافہ ہوتا ہے۔
- ملٹی پورٹ ڈیزائن ساختی طاقت کو بھی بہتر بناتا ہے، جس سے پتلی دیواریں اور وزن میں مزید کمی ہوتی ہے۔
کنٹرول شدہ ٹربولنس جنریشن
- B-profile کی شکل بہاؤ کی علیحدگی اور دوبارہ منسلک پوائنٹس بناتی ہے کیونکہ کولنٹ ٹیوب سے گزرتا ہے۔
- یہ کنٹرول شدہ ہنگامہ تھرمل باؤنڈری پرت میں خلل ڈالتا ہے، جو لیمینر بہاؤ میں حرارت کی منتقلی کے لیے بنیادی مزاحمت ہے۔
- بہتر مکسنگ بنیادی بہاؤ سے زیادہ گرم کولنٹ کو ٹیوب کی دیوار کے ساتھ رابطے میں لاتا ہے، مجموعی طور پر حرارت کی منتقلی کے قابلیت کو بہتر بناتا ہے۔
آپٹمائزڈ سطح کے رقبے سے حجم کا تناسب
- B-شکل کراس سیکشنل فلو ایریا کے فی یونٹ بیرونی سطح کے رقبے کو زیادہ سے زیادہ کرتی ہے۔
- اس کا مطلب ہے کہ دی گئی کولنٹ کے بہاؤ کی شرح کے لیے زیادہ ٹیوب کی سطح ہوا کے بہاؤ کے سامنے آتی ہے۔
- نتیجہ یہ ہے کہ فی ٹیوب میں گرمی کو مسترد کرنے کی صلاحیت زیادہ ہے، جو چھوٹے، ہلکے ریڈی ایٹرز کو فعال کرتی ہے۔
B-Tubing بمقابلہ روایتی گول نلیاں - بنیادی اجزاء کا موازنہ
پریسجن فولڈ ریڈی ایٹر کور کمپوننٹ B قسم کی نلیاںکئی اہم پہلوؤں میں روایتی گول نلیاں سے بنیادی طور پر مختلف ہے:
| ڈیزائن کی خصوصیت |
B-ٹائپ نلیاں (سائنو پاور) |
روایتی گول نلیاں |
| کراس سیکشن کی شکل |
"B" پروفائل - ملٹی پورٹ |
سرکلر - سنگل بور |
| سطح کا رقبہ فی حجم |
نمایاں طور پر زیادہ |
زیریں |
| کولنٹ فلو پیٹرن |
ہنگامہ خیز (بہتر اختلاط) |
لیمینار سے عبوری |
| حرارت کی منتقلی کا عدد |
ہنگامہ خیزی کی وجہ سے اونچا |
زیریں |
| کور پیکنگ کثافت |
زیادہ ٹیوبیں فی کور ایریا |
فی کور ایریا کم ٹیوبیں۔ |
| بنیادی وزن |
ہلکا (کولنگ کی فی یونٹ کم مواد) |
بھاری |
| مینوفیکچرنگ پیچیدگی |
اعلی (ملٹی پورٹ اخراج) |
نچلا (سادہ اخراج) |
| کولنگ کی صلاحیت فی کور والیوم |
اعلی |
زیریں |
مینوفیکچرنگ کا عمل - کوائل سے بنیادی جزو تک درستگی
سینو پاور پیدا کرتا ہے۔پریسجن فولڈ ریڈی ایٹر کور کمپوننٹ B قسم کی نلیاںایک مضبوطی سے کنٹرول مینوفیکچرنگ ترتیب کے ذریعے:
1 کھوٹ کا انتخاب AA3003 یا AA3102 ایلومینیم کوائلز تھرمل چالکتا، فارمیبلٹی، اور سنکنرن مزاحمت کے لیے منتخب کیے گئے ہیں۔
2 صحت سے متعلق اخراج ملٹی پورٹ بی پروفائل صحت سے متعلق مر جاتا ہے۔ ریئل ٹائم جہتی نگرانی مسلسل جیومیٹری کو یقینی بناتی ہے۔
3 ڈرائنگ اور سائزنگ ملٹی پاس کولڈ ڈرائنگ طول و عرض اور سطح کی تکمیل کو حتمی وضاحتی رواداری تک بہتر کرتی ہے۔
4 اینیلنگ ±5°C یکسانیت کے ساتھ کنٹرول شدہ ماحول کی اینیلنگ اناج کی مستقل ساخت اور مکینیکل خصوصیات کو یقینی بناتی ہے۔
5 کٹ سے لمبائی کور اسمبلی کے لیے deburred، مربع سروں کے ساتھ کسٹمر کی مخصوص لمبائی کے لیے درست آرا کرنا۔
6 معیار کی تصدیق 100% جہتی معائنہ، لیک ٹیسٹنگ، اور مکینیکل تصدیق فی بیچ۔
سامان کی صلاحیت
- سینو پاور 90+ آلات اور ٹولنگ کی اقسام کو چلاتا ہے جس میں ویلڈنگ پروڈکشن لائنز، آرا مشینیں، پنچنگ پریس، ڈرائنگ مشینیں، اینیلنگ فرنس اور کرین شامل ہیں۔
- یہ اندرون خانہ سازوسامان کی صلاحیت خام مال سے تیار ٹیوب تک اختتام سے آخر تک عمل کو کنٹرول کرنے کی اجازت دیتی ہے۔
- تمام عمل IATF 16949 کوالٹی مینجمنٹ سسٹم کی نگرانی کے تحت انجام پاتے ہیں۔
ایپلی کیشنز - جہاں B-Tubing بنیادی قدر فراہم کرتی ہے۔
آٹوموٹو کولنگ سسٹم
- انجن کولنگ ریڈی ایٹرز - مسافر گاڑیاں، SUVs، ہلکے ٹرک
- کمرشل گاڑیوں کے ریڈی ایٹرز - بسیں، بھاری ٹرک، آف ہائی وے کا سامان
- ایئر کولرز کو چارج کریں - ٹربو چارجڈ اور سپر چارجڈ انجن
- آئل کولر - ٹرانسمیشن اور انجن آئل کولنگ
HVAC اور اسٹیشنری سسٹمز
- کمرشل ایئر کنڈیشنگ کنڈینسر
- پاور اسٹیشن کولنگ سسٹم
- صنعتی ہیٹ ایکسچینجرز
- HVAC ایئر ہینڈلنگ یونٹس بنانا
الیکٹرک وہیکل تھرمل مینجمنٹ
- بیٹری کولنگ پلیٹیں اور ہیٹ ایکسچینجرز
- پاور الیکٹرانکس کولنگ سسٹم
- ہیٹ پمپ کنڈینسر اور بخارات
حسب ضرورت - آپ کے ریڈی ایٹر ڈیزائن کے مطابق بنیادی جزو
سینو پاور ڈیزائن، تیاری اور عملپریسجن فولڈ ریڈی ایٹر کور کمپوننٹ B قسم کی نلیاںکسٹمر ڈرائنگ یا نمونے کے مطابق. ہمارا دبلا کنٹرول طریقہ ہر مرحلے کا احاطہ کرتا ہے:
-
پروفائل کے طول و عرض:آپ کے بنیادی ڈیزائن کے مطابق ٹیوب کی چوڑائی، اونچائی، اور دیوار کی موٹائی۔
-
کھوٹ کا انتخاب:AA3003، AA3102، یا کارکردگی کی ضروریات پر مبنی حسب ضرورت مرکب۔
-
ملٹی پورٹ کنفیگریشن:اندرونی پورٹ کی گنتی اور جیومیٹری کو آپ کے کولنٹ کے بہاؤ اور پریشر ڈراپ کے اہداف کے لیے بہتر بنایا گیا ہے۔
-
لمبائی:اپنے مخصوص اسمبلی کے طول و عرض میں کاٹ دیں۔
-
سطح کا علاج:بہتر سنکنرن تحفظ کے لیے کنورژن کوٹنگ، زنک فلیک، یا اینوڈائزڈ فنشز۔
-
ختم کرنا:ہیڈر پلیٹ اسمبلی کے لیے ڈیبرڈ، چیمفرڈ، یا توسیع شدہ سرے۔
ویلیو چین کے اس پار دبلا کنٹرول
- آئی ایس او 14001-مصدقہ سمیلٹرز سے خام مال کی سورسنگ مکمل ٹریس ایبلٹی کے ساتھ
- حتمی معائنہ کے ذریعے اخراج سے عمل کا کنٹرول
- اہلکاروں، ٹیموں، عملوں، اور سپورٹ سسٹمز میں کوالٹی مینجمنٹ
- مکمل معائنہ دستاویزات کے ساتھ وقت پر ترسیل
معیار اور سرٹیفیکیشنز - تصدیق شدہ مینوفیکچرنگ معیارات
سینو پاور کے مینوفیکچرنگ کے عمل کے لیےپریسجن فولڈ ریڈی ایٹر کور کمپوننٹ B قسم کی نلیاںدرج ذیل تصدیق شدہ نظاموں کے تحت کام کریں:
سسٹم سرٹیفیکیشن
-
IATF 16949:2016- آٹوموٹو معیار
-
ISO 9001:2015- کوالٹی مینجمنٹ
-
ISO 14001:2015- ماحولیاتی
-
ISO 45001:2018- صحت اور حفاظت
انٹلیکچوئل پراپرٹی
-
2 ایجاد پیٹنٹ(2019 سے)
-
15 ڈیزائن پیٹنٹ
-
16 یوٹیلیٹی ماڈل پیٹنٹ
📋 درخواست پر سرٹیفکیٹ کی مکمل کاپیاں دستیاب ہیں۔
انجینئرنگ کا جائزہ:اس پروڈکٹ کی معلومات کا جائزہ مسٹر گاؤ کیانگ، سینو پاور کے بانی نے لیا ہے - ایلومینیم کے اخراج اور تھرمل مینجمنٹ میں 20+ سال، بشمول فارچیون 500 مینوفیکچرنگ کمپنیوں میں پیشگی قیادت۔
شراکت داری اور سپلائی چین
سائنو پاور نے تسلیم شدہ صنعت کے رہنماؤں کے ساتھ مستقل اور اچھے تعاون پر مبنی تعلقات قائم کیے ہیں:
-
سانہوا- عالمی HVAC&R اجزاء بنانے والا
-
ڈینفوس- کولنگ اور حرارتی حل فراہم کرنے والا
-
پنکل- ہائی پرفارمنس ڈرائیو ٹرین اور تھرمل سسٹم کا ماہر
5,000+
سالانہ ٹن کی گنجائش
20-25
کام کے دنوں کا لیڈ ٹائم
90+
آلات اور ٹولنگ کی اقسام
87.76%
مشرقی چین کی فروخت کا ارتکاز
پیکجنگ:VCI اینٹی رسٹ پیپر کے ساتھ لکڑی کے کریٹس، پلاسٹک اینڈ کیپس، اسٹیل سٹریپنگ۔ ایف او بی شنگھائی یا ننگبو؛ EXW دستیاب ہے۔
پائیداری
-
توانائی:ری جنریٹیو برنر ٹیکنالوجی گیس کی کھپت کو 18 فیصد کم کرتی ہے۔
-
ری سائیکلنگ:98% مواد کا استعمال - تمام سکریپ تصدیق شدہ ری سائیکلرز کو واپس کر دیا گیا۔
-
پانی:کلوزڈ لوپ کلی کرنے سے پانی کے استعمال میں 40%، صفر ہیوی میٹل ڈسچارج کم ہوجاتا ہے۔
-
تعمیل:RoHS اور REACH کے مطابق۔
-
مواد کی کارکردگی:B-tube ڈیزائن روایتی ڈیزائنوں کے مقابلے میں کم ایلومینیم فی یونٹ کولنگ کی گنجائش کا استعمال کرتا ہے۔
B-Tubing کے بارے میں اکثر پوچھے گئے سوالات
سوال: فولڈ ریڈی ایٹر کور میں بی قسم کی نلیاں کا بنیادی فائدہ کیا ہے؟ A: B-قسم کی نلیاں اسی بنیادی حجم کے اندر حرارت کی منتقلی کے لیے ایک بڑا سطحی رقبہ فراہم کرتی ہے، بہتر تھرمل ایکسچینج کے لیے ہنگامہ خیز کولنٹ کے بہاؤ کو آمادہ کرتی ہے، اور زیادہ کمپیکٹ ریڈی ایٹر ڈیزائن کو قابل بناتی ہے – یہ سب کچھ بہتر کولنگ کارکردگی اور وزن میں کمی میں معاون ہے۔
سوال: بی ٹیوب کی پیداوار کے لیے کون سے مرکب استعمال کیے جاتے ہیں؟ A: Sinupower AA3003 اور AA3102 ایلومینیم مرکب استعمال کرتا ہے، جو ان کی بہترین تھرمل چالکتا (200–220 W/m·K)، فارمیبلٹی، اور آٹوموٹو کولنٹ کے ماحول میں سنکنرن مزاحمت کے لیے منتخب کیے گئے ہیں۔
سوال: کیا سینو پاور مخصوص ریڈی ایٹر ڈیزائن کے لیے کسٹم بی ٹیوب پروفائلز تیار کر سکتا ہے؟ A: ہاں۔ سینو پاور کسٹمر ڈرائنگ یا نمونوں کے مطابق B-tube پروفائلز کو ڈیزائن اور تیار کر سکتا ہے۔ ہماری ان ہاؤس ٹولنگ کی صلاحیت 15-20 کام کے دنوں میں اپنی مرضی کے مطابق ڈائی ڈیولپمنٹ کی اجازت دیتی ہے۔
س: بی ٹیوب مینوفیکچرنگ کے لیے سائنو پاور کے پاس کون سے سرٹیفیکیشن ہیں؟ A: Sinupower IATF 16949:2016، ISO 9001:2015، ISO 14001:2015، اور ISO 45001:2018 سے تصدیق شدہ ہے۔
سوال: بی ٹیوب آرڈرز کے لیے عام لیڈ ٹائم کیا ہے؟ A: 50,000 ٹکڑوں تک کے آرڈرز کے لیے معیاری لیڈ ٹائم 20-25 کام کے دن ہے۔ حسب ضرورت ٹولنگ 15-20 کام کے دنوں کا اضافہ کرتی ہے۔
سوال: بی ٹیوب ڈیزائن گرمی کی منتقلی کی کارکردگی کو کیسے بہتر بناتا ہے؟ A: B-شکل سطح کے رقبے کو بڑھاتی ہے اور کولنٹ کے بہاؤ میں کنٹرول شدہ ہنگامہ خیزی پیدا کرتی ہے، جو تھرمل باؤنڈری کی تہہ میں خلل ڈالتی ہے اور محرک حرارت کی منتقلی کو بہتر بناتی ہے۔ یہ کم کور والیوم کے ساتھ فی ٹیوب میں زیادہ حرارت کو مسترد کرنے کی اجازت دیتا ہے۔
س: بی ٹیوبز کے لیے کون سے اینڈ فائنشز دستیاب ہیں؟ A: ہم مختلف ہیڈر پلیٹ اسمبلی کے طریقوں کے مطابق مربع کٹ، ڈیبرڈ، چیمفرڈ، فلیئرڈ، اور توسیع شدہ سرے پیش کرتے ہیں۔
سینو پاور فراہم کرتا ہے۔پریسجن فولڈ ریڈی ایٹر کور کمپوننٹ B قسم کی نلیاںجو ریڈی ایٹر مینوفیکچررز کو کمپیکٹ، ہلکے وزن کے ڈیزائن میں اعلیٰ تھرمل کارکردگی حاصل کرنے کے قابل بناتا ہے۔ ہم OEMs، ٹائر ون سپلائرز، اور ریڈی ایٹر مینوفیکچررز کو نمونے، تکنیکی ڈیٹا شیٹس، یا باہمی تعاون کے ساتھ ڈیزائن کے جائزے کے لیے ہم سے رابطہ کرنے کی دعوت دیتے ہیں۔
ہاٹ ٹیگز: پریسجن فولڈ ریڈی ایٹر کور کمپوننٹ B قسم کی نلیاں، چین، مینوفیکچررز، سپلائرز، فیکٹری، پائیدار، تھوک، معیار
