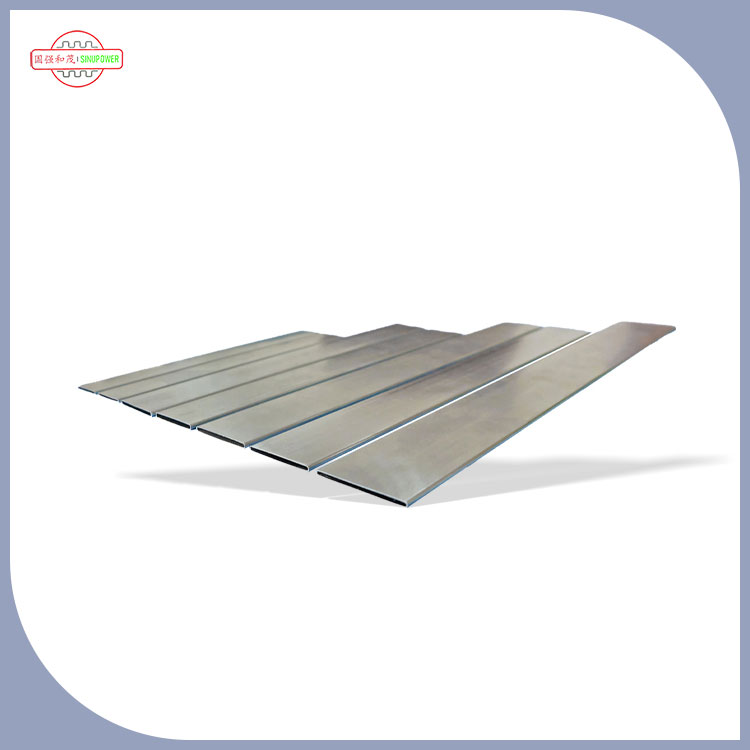

سینو پاور ہیٹ ٹرانسفر ٹیوبز چانگشو لمیٹڈپڑھ رہا ہےریڈی ایٹرز کے لیے گھنٹہ گلاس ٹیوبیں۔کمپیکٹ ہیٹ ایکسچینج سسٹم میں بہاؤ کے استحکام اور تھرمل رویے کے سلسلے میں، جہاں جیومیٹری براہ راست نئی شکل دیتی ہے کہ ٹیوب نیٹ ورک کے اندر حرارت اور سیال کیسے تعامل کرتے ہیں۔
حالیہ برسوں میں، تھرمل سسٹمز میں ٹیوب جیومیٹری کے بارے میں بحث سادہ شکل کے انتخاب سے آگے بڑھ کر فزکس سے چلنے والی کارکردگی کے گہرے سوالات میں شامل ہو گئی ہے۔ ان جیومیٹریوں میں سے، ریت گلاس پروفائل نے توجہ مبذول کرائی ہے کیونکہ یہ سادہ دکھائی دیتا ہے، پھر بھی یہ ایک ساتھ متعدد تعامل کرنے والے متغیرات کو تبدیل کرتا ہے — بہاؤ کی رفتار، دباؤ کی تقسیم، ہنگامہ خیز پیٹرن، اور سطح کی نمائش۔ ایک غیر فعال چینل کے طور پر کام کرنے کے بجائے، ٹیوب گرمی کے تبادلے کے طریقہ کار کا ایک فعال حصہ بن جاتا ہے.
Hourglass Tubes کی وضاحتی خصوصیت تنگ درمیانی حصہ ہے۔ یہ "کمر" صرف ساختی تغیر نہیں ہے۔ یہ بنیادی سطح پر سیال کے برتاؤ کو تبدیل کرتا ہے۔
جب سیال وسیع انلیٹ سیکشن میں داخل ہوتا ہے، تو یہ تھوڑا سا سست ہوجاتا ہے، پھر آؤٹ لیٹ پر دوبارہ پھیلنے سے پہلے، محدود وسط زون سے گزرتے ہی تیز ہوجاتا ہے۔ یہ مسلسل سرعت اور تنزلی کا چکر ایک متحرک بہاؤ پروفائل بناتا ہے جو سیدھی بیلناکار ٹیوبوں سے بہت مختلف ہوتا ہے۔
ایک عملی نقطہ نظر سے، یہ شکل کنٹرول شدہ عدم استحکام کو متعارف کراتی ہے—مکسنگ کو بہتر بنانے کے لیے کافی ہے، لیکن خلل انگیز ہنگامہ خیز نقصانات کا سبب بننے کے لیے کافی نہیں۔
رفتار اور دباؤ کے درمیان تعلق یہ سمجھنے کے لیے مرکزی حیثیت رکھتا ہے کہ یہ جیومیٹری کیوں موثر ہے۔ جیسے جیسے سیال تنگ حصے میں جاتا ہے:
- رفتار بڑھ جاتی ہے۔
- جامد دباؤ کم ہوتا ہے۔
- مقامی حرکی توانائی بڑھ جاتی ہے۔
ایک بار جب سیال رکاوٹ سے باہر نکل جاتا ہے، تو الٹ ہوتا ہے۔ یہ بار بار دباؤ والی سائیکلنگ تھرمل باؤنڈری پرتوں کو توڑنے میں مدد کرتی ہے جو عام طور پر اندرونی ٹیوب کی دیواروں سے چمٹ جاتی ہیں۔
ایک اور لطیف اثر اس میں تبدیلی ہے کہ کس طرح سیال اندرونی سطح سے "رابطہ" کرتا ہے۔ یکساں ٹیوبوں میں، سیال کی تہیں سطحی ہو سکتی ہیں، جو بنیادی بہاؤ اور دیوار کے درمیان تعامل کو محدود کرتی ہیں۔ ریت کے شیشے کی شکل اس تہہ میں خلل ڈالتی ہے، رابطے کی فریکوئنسی میں اضافہ اور حرارت کی منتقلی کی مستقل مزاجی کو بہتر بناتی ہے۔
ریڈی ایٹرز کے لیے Hourglass Tubes کی فزکس کی وضاحت جدید ریاضیاتی ماڈلنگ کی ضرورت کے بغیر آسان سیال حرکیات کے اصولوں کے ذریعے کی جا سکتی ہے۔
تسلسل کا اصول یہ بتاتا ہے کہ ناقابل تسخیر بہاؤ کے لیے:
کراس سیکشنل ایریا × رفتار = مستقل
جب ٹیوب مرکز میں تنگ ہو جاتی ہے، تو بہاؤ کی شرح کو برقرار رکھنے کے لیے سیال کو تیز ہونا چاہیے۔ یہ سرعت صرف ایک عددی تبدیلی نہیں ہے — یہ اس بات کو تبدیل کرتی ہے کہ توانائی کے بہاؤ کے میدان میں کیسے تقسیم کی جاتی ہے۔
برنولی کا اصول توانائی کی تبدیلی کی وضاحت میں مدد کرتا ہے:
- وسیع حصوں میں: زیادہ دباؤ، کم رفتار
- تنگ کمر میں: کم دباؤ، زیادہ رفتار
یہ متبادل توانائی کی حالت تھرمل ایکسچینج کو بہتر بنانے میں مدد کرتی ہے کیونکہ یہ مسلسل نئی شکل دیتی ہے کہ حرارت کو سیال تہوں کے درمیان کیسے منتقل کیا جاتا ہے۔
اگرچہ بہاؤ میکروسکوپی طور پر ہموار دکھائی دے سکتا ہے، وسیع اور تنگ حصوں کے درمیان منتقلی زون میں چھوٹے پیمانے پر خلل پیدا ہوتا ہے۔ یہ مائیکرو ایڈیز:
- جمود والے تھرمل زون کو کم کریں۔
- اختلاط کی کارکردگی میں اضافہ
- باؤنڈری لیئرز کو زیادہ کثرت سے ریفریش کریں۔
نتیجہ بیرونی مکینیکل ایجی ٹیشن کی ضرورت کے بغیر زیادہ فعال تھرمل انٹرفیس ہے۔
حرارت کے تبادلے کے نظاموں میں، کارکردگی اکثر صرف مادی چالکتا کی وجہ سے محدود نہیں ہوتی، بلکہ اس بات سے کہ حرارت کس طرح مؤثر طریقے سے سیال سے سطح پر اور پھر آس پاس کے درمیانے درجے میں منتقل ہو سکتی ہے۔
کی جیومیٹریریڈی ایٹرز کے لیے گھنٹہ گلاس ٹیوبیں۔براہ راست اس حد کو حل کرتا ہے۔
| فیچر | براہ راست ٹیوب سلوک | گھنٹہ گلاس ٹیوب سلوک |
| بہاؤ پیٹرن | یکساں، لیمینار غالب | متبادل ایکسلریشن زونز |
| باؤنڈری پرت | مستحکم اور موٹا | اکثر خلل ڈالنا |
| حرارت کے تبادلے کی مستقل مزاجی | اعتدال پسند | لمبائی کے ساتھ زیادہ یکساں |
| دباؤ کا رویہ | مستحکم ڈراپ | چکراتی تغیر |
| اختلاط کا اثر | محدود | بہتر مائکرو مکسنگ |
یہ جدول ظاہر کرتا ہے کہ فائدہ کوئی ایک عنصر نہیں ہے، بلکہ متعدد باہمی تعامل جسمانی تبدیلیوں کا مجموعہ ہے۔
عملی تھرمل نظاموں میں، یہ اتار چڑھاؤ والے بوجھ کے حالات میں درجہ حرارت کو زیادہ مستحکم کرنے کی طرف لے جاتا ہے، خاص طور پر ایسے ماحول میں جہاں حرارت کا ان پٹ مستقل نہیں ہوتا ہے۔
یہ اکثر فرض کیا جاتا ہے کہ مادی انتخاب تھرمل کارکردگی پر غلبہ رکھتا ہے۔ تاہم، جیومیٹری بھی اتنی ہی بااثر ہو سکتی ہے۔
بہت سے تھرمل سسٹمز میں ایک اہم حد باؤنڈری لیئر ہے — ٹیوب کی دیوار کے قریب ایک پتلا خطہ جہاں سیال آہستہ آہستہ حرکت کرتا ہے۔ یہ تہہ تھرمل رکاوٹ کے طور پر کام کرتی ہے۔
کمر کی تنگی وقتا فوقتا اس تہہ کو غیر مستحکم کرتی ہے۔ جیسے جیسے سیال تنگ علاقے میں تیز ہوتا ہے، قینچ کی قوتیں بڑھ جاتی ہیں، باؤنڈری پرت کو پتلا کرتی ہے اور حرارت کی منتقلی کی شرح کو بہتر کرتی ہے۔
رکاوٹ کو گزرنے کے بعد، بہاؤ دوبارہ پھیلتا ہے. یہ توسیع مقامی بہاؤ کی علیحدگی اور دوبارہ منسلک پیدا کرتی ہے، جو دیوار کے قریب سیال کو "دوبارہ توانائی بخشتی" ہے۔ بار بار سائیکل مجموعی تھرمل مستقل مزاجی کو بہتر بناتا ہے۔
سینو پاور ہیٹ ٹرانسفر ٹیوبز چانگشو لمیٹڈ سسٹم کی ضروریات کے مطابق مختلف مواد جیسے ایلومینیم مرکبات، تانبے، اور مرکب دھاتی ڈھانچے کا اطلاق کرتا ہے۔
مواد کے انتخاب کے اثرات:
- تھرمل چالکتا
- دباؤ سائیکلنگ کے تحت ساختی استحکام
- منتقلی زون میں اخترتی کے خلاف مزاحمت
ریڈی ایٹرز کے لیے گھنٹہ گلاس ٹیوبیں۔ میں، محدود خطہ رفتار کی تبدیلیوں کی وجہ سے قدرے زیادہ مکینیکل تناؤ کا تجربہ کرتا ہے۔ لہذا، کمر میں ساختی لچک ڈیزائن کا ایک اہم عنصر ہے۔
جسمانی اختلافات کو بہتر طور پر سمجھنے کے لیے، یہ بہاؤ کے رویے کے نمونوں کا موازنہ کرنے میں مدد کرتا ہے:
براہ راست ٹیوب بہاؤ:
- پیشین گوئی کی رفتار کا پروفائل
- کم سے کم خلل
- مستحکم لیکن کم انٹرایکٹو تھرمل ایکسچینج
گھنٹہ گلاس ٹیوب کا بہاؤ:
- بار بار تیز رفتاری اور سستی۔
- جیومیٹرک ٹرانزیشن میں فعال اختلاط
- بہتر دیوار کی تعامل
- زیادہ متحرک تھرمل پروفائل
اس کا مطلب یہ نہیں ہے کہ ایک ڈھانچہ دوسرے کی جگہ لے لیتا ہے، لیکن یہ بتاتا ہے کہ کچھ تھرمل نظام زیادہ پیچیدہ اندرونی جیومیٹریوں سے کیوں فائدہ اٹھاتے ہیں۔
گھنٹہ گلاس کی شکل والی ٹیوبیں ایسے نظاموں میں تیزی سے سمجھی جاتی ہیں جہاں خلائی کارکردگی اور تھرمل ردعمل دونوں اہم ہیں۔
عام درخواست کے ماحول میں شامل ہیں:
- آٹوموٹو تھرمل ریگولیشن یونٹس
- صنعتی کولنگ لوپس
- کمپیکٹ ایئر کنڈیشنگ ہیٹ ایکسچینجرز
- انرجی سسٹم کولنگ اسمبلیاں
- آب و ہوا کے کنٹرول کے نظام کی تعمیر
ہر معاملے میں، مقصد صرف گرمی کو ہٹانا نہیں ہے، بلکہ مختلف بوجھ کے تحت مستحکم تھرمل توازن ہے۔
ٹیوب انجینئرنگ کے کم نظر آنے والے پہلوؤں میں سے ایک یہ ہے کہ کس طرح چھوٹی جیومیٹرک تبدیلیاں نظام کی سطح کے استحکام کو متاثر کرتی ہیں۔
یہاں تک کہ معمولی ایڈجسٹمنٹ:
- کمر کی گہرائی
- منتقلی گھماؤ
- محدود زون کی لمبائی
لیمینر بہاؤ اور کنٹرول ٹربلنس کے درمیان توازن کو تبدیل کر سکتا ہے. اس کا مطلب ہے کہ ڈیزائن کی اصلاح اکثر جامد کی بجائے تکراری ہوتی ہے۔
سینو پاور ہیٹ ٹرانسفر ٹیوبز چانگشو لمیٹڈ میں انجینئرنگ ٹیم نے مختلف آپریشنل تقاضوں کے ساتھ بہاؤ کے رویے کو ہم آہنگ کرنے کے لیے متعدد ساختی تغیرات کی کھوج کی ہے۔
کمپیکٹ تھرمل سسٹمز پر بڑھتی ہوئی توجہ نے انجینئرز کو روایتی سیدھے چینل کے ڈیزائن پر دوبارہ غور کرنے پر مجبور کر دیا ہے۔ محض سطح کے رقبے یا بہاؤ کی شرح کو بڑھانے کے بجائے، جدید نقطہ نظر بہاؤ کے رویے کی تشکیل پر توجہ مرکوز کرتا ہے۔
ریت کے شیشے کا ڈھانچہ اس تبدیلی کی نمائندگی کرتا ہے: یہ جیومیٹری کو غیر فعال طور پر رکھنے کے بجائے سیال کی حرکت کو فعال طور پر متاثر کرنے کے لیے استعمال کرتا ہے۔
یہ نقطہ نظر تھرمل انجینئرنگ کے وسیع تر رجحانات کے ساتھ ہم آہنگ ہے جہاں بروٹ فورس اسکیلنگ کے بجائے انٹرایکشن ڈیزائن کے ذریعے کارکردگی حاصل کی جاتی ہے۔
ٹیوب جیومیٹری میں کمر کی تنگی کے پیچھے کی طبیعیات سے پتہ چلتا ہے کہ چھوٹے ساختی تغیرات بہاؤ کے رویے، حرارت کی منتقلی کی مستقل مزاجی، اور نظام کے استحکام کو نمایاں طور پر متاثر کر سکتے ہیں۔ پریشر سائیکلنگ، باؤنڈری لیئر میں خلل، اور کنٹرول شدہ مائیکرو مکسنگ کو ملا کر،ریڈی ایٹرز کے لیے گھنٹہ گلاس ٹیوبیں۔کمپیکٹ سسٹمز میں تھرمل مینجمنٹ چیلنجز کے لیے ایک مخصوص نقطہ نظر فراہم کرتا ہے۔
اس تناظر میں، سینو پاور ہیٹ ٹرانسفر ٹیوبز چانگشو لمیٹڈ اس بات کی کھوج جاری رکھے ہوئے ہے کہ کس طرح بہتر ٹیوب ڈھانچے مختلف انجینئرنگ ماحول میں تھرمل ضروریات کو فروغ دے سکتے ہیں، جس میں ہورگلاس ٹیوبز درست گرمی کے تبادلے کے حل کی اس جاری ترقی میں قابل ذکر کردار ادا کر رہی ہیں۔
