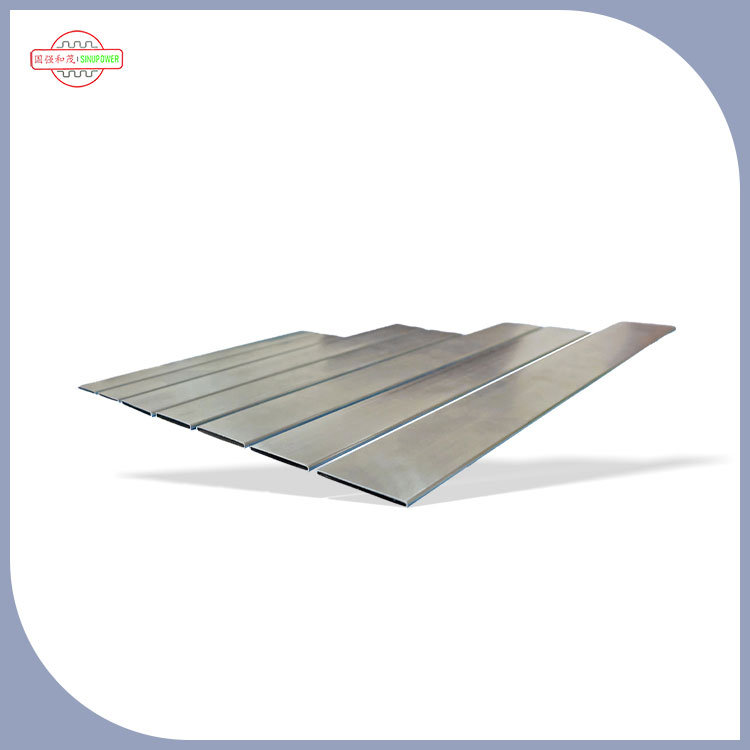

ہیٹر کور کے لئے بی قسم کے پائپوں کو ویلڈنگ کے لئے ویلڈنگ کے عمل میں عام طور پر درج ذیل اقدامات شامل ہوتے ہیں۔
1.ویلڈنگ کی تیاری
مادی صفائی: تیل کے داغوں ، زنگوں ، نجاستوں اور دیگر آلودگیوں کو بی قسم کے پائپ کی سطح سے ویلڈیڈ کرنے کے لئے ، جیسے پائپ اینڈ اور ہیڈر کے مابین تعلق کو دور کرنے کے لئے تیل کے داغ ، زنگ ، نجاست اور دیگر آلودگیوں کو دور کرنے کے لئے سٹینلیس سٹیل کے تار برش ، فائلیں ، اور دیگر ٹولز کا استعمال کریں۔ اگر ضروری ہو تو ، نامیاتی سالوینٹس جیسے ایسیٹون کو تیل کو مزید دور کرنے کے لئے استعمال کیا جاسکتا ہے۔
ویلڈنگ کے مواد کا انتخاب: بی قسم کے پائپ کے مواد کی بنیاد پر مناسب ویلڈنگ مواد کا انتخاب کریں۔ مثال کے طور پر ، اگر یہ کاربن اسٹیل کے مواد سے بنا بی قسم کا پائپ ہے تو ، اسی طرح کے کاربن اسٹیل ویلڈنگ کی سلاخوں جیسے E4303 کا انتخاب کیا جاسکتا ہے۔ اگر یہ سٹینلیس سٹیل کے مواد سے بنا ہوا ہے تو ، سٹینلیس سٹیل ویلڈنگ کی سلاخوں جیسے E308-16 کا انتخاب کیا جانا چاہئے۔
ویلڈنگ کا سامان ڈیبگنگ: چیک کریں کہ آیا ویلڈنگ کا سامان عام طور پر چل رہا ہے ، ویلڈنگ کرنٹ ، وولٹیج اور دیگر پیرامیٹرز کو ایڈجسٹ کریں۔ آرک ویلڈنگ کے سازوسامان کے ل it ، یہ یقینی بنانا ضروری ہے کہ گیس کے بہاؤ کی شرح مناسب ہے اور ارگون گیس کی پاکیزگی 99.97 ٪ سے زیادہ ہے۔
نالی پروسیسنگ: بی قسم کے پائپ کے قطر اور دیوار کی موٹائی کی بنیاد پر ، مناسب نالی فارم ، جیسے وی سائز کی نالی کا انتخاب کریں۔ نالی زاویہ ، دو ٹوک کنارے ، اور مشترکہ کلیئرنس کے طول و عرض کو ویلڈنگ کے عمل کی ضروریات کو پورا کرنا چاہئے۔ عام طور پر ، نالی کی سطح کا زاویہ 60 ° ± 5 ° ہے ، کند کنارے 0-2 ملی میٹر ہے ، اور مشترکہ کلیئرنس 2-4 ملی میٹر ہے۔
ویلڈنگ کی پوزیشننگ: درست پوزیشننگ کو یقینی بنانے کے ل the ہیڈر جیسے اجزاء کے ساتھ بی قسم کے پائپ کو جمع کریں۔ پوزیشننگ ویلڈنگ کے ذریعہ طے شدہ ، پائپ قطر کے لحاظ سے پوزیشننگ ویلڈس کی لمبائی اور مقدار مختلف ہوتی ہے۔ جب پائپ قطر 100 ملی میٹر سے کم یا اس کے برابر ہوتا ہے تو ، پوزیشننگ ویلڈز کی لمبائی 5-10 ملی میٹر ہونی چاہئے ، اور 3 سے کم پوزیشننگ ویلڈس سے کم نہیں ہونا چاہئے۔ جب پائپ قطر 100 ملی میٹر سے زیادہ ہوتا ہے تو ، پوزیشننگ ویلڈ کی لمبائی 15 ملی میٹر سے زیادہ ہونی چاہئے۔
2.ویلڈنگ آپریشن
نیچے ویلڈنگ: نالی کی سطح پر ایک قوس شروع کریں ، پھر آرک کو ابتدائی پوزیشن پر لائیں ، اور کند کنارے کے پگھلنے کے بعد ویلڈ سیون کے ساتھ ویلڈ کریں۔ ویلڈنگ کے لئے آرک توڑنے کے طریقہ کار یا مستقل آرک کے طریقہ کار کا استعمال کرتے ہوئے ، پگھلے ہوئے تالاب کے سائز اور خرابی کی صورتحال کا مشاہدہ کرنے پر دھیان دیں تاکہ ویلڈ کی جڑ میں اچھ fived ے فیوژن کو یقینی بنایا جاسکے ، جیسے نامکمل دخول یا سلیگ شمولیت جیسے نقائص کے بغیر۔
ویلڈنگ کو پُر کریں: بیس ویلڈنگ مکمل ہونے کے بعد ، فل ویلڈنگ انجام دی جاتی ہے۔ سنگل یا ملٹی پاس ویلڈنگ کو مخصوص صورتحال کے مطابق استعمال کیا جاسکتا ہے ، اور مستقل آرک ویلڈنگ کو استعمال کیا جاسکتا ہے۔ پٹی نقل و حمل کا طریقہ کریسنٹ یا ساوتوتھ سوئنگ کا استعمال کرسکتا ہے ، اور طول و عرض پرت کے ذریعہ پرت میں اضافہ کیا جانا چاہئے۔ ویلڈ سیون کی چوڑائی اور اونچائی کو یقینی بنانے کے ل the ، نالی کے دونوں اطراف میں تھوڑا سا رکنا ضروری ہے ، اور ویلڈ موتیوں کی مالا کے مابین نالیوں کی وجہ سے ہونے والی سلیگ شمولیت سے بچنا ضروری ہے۔
کور ویلڈنگ: جب ویلڈنگ کو ڈھانپتے ہو تو ، پگھلے ہوئے تالاب کی یکساں شکل اور سائز کو برقرار رکھنے کے لئے استعمال شدہ موجودہ استعمال قدرے چھوٹا ہونا چاہئے۔ ویلڈنگ کی چھڑی اور ویلڈنگ کی سمت کے درمیان زاویہ 75 ° پر رکھنا چاہئے۔ جب ویلڈنگ کی چھڑی نالی کے کنارے پر جھومتی ہے تو ، انڈر کٹنگ سے بچنے کے ل it اسے مختصر طور پر رکنا چاہئے۔
3.پوسٹ ویلڈ ٹریٹمنٹ
ویلڈ صفائی: ویلڈنگ کے مکمل ہونے کے بعد ، فوری طور پر ویلڈ کی سطح کو سلیگ اور اسپلش جیسے نجاستوں سے صاف کریں ، جیسے ٹولز جیسے تار برش اور پیسنے والی مشینیں صفائی کے ل .۔
ظاہری معائنہ: چیک کریں کہ آیا ویلڈ کی ظاہری شکل ضروریات کو پورا کرتی ہے۔ ویلڈ یکساں ، ہموار ، اور نقائص سے پاک ہونا چاہئے جیسے چھید ، دراڑیں ، انڈر کٹنگ ، اور فیوژن کی کمی۔ ویلڈ کی زیادہ اونچائی مخصوص حد کے اندر ہونی چاہئے ، عام طور پر 0-2 ملی میٹر ، اور مقامی طور پر 3 ملی میٹر سے زیادہ نہیں۔ کور ویلڈ کی چوڑائی نالی کے افتتاحی کے ہر طرف 0.5-2.0 ملی میٹر وسیع ہونا چاہئے۔
غیر تباہ کن جانچ: متعلقہ معیارات اور تقاضوں کے مطابق ، ویلڈ کے اندر نقائص کی جانچ پڑتال کے ل non غیر تباہ کن جانچ ویلڈز ، جیسے مقناطیسی ذرہ جانچ ، دخول کی جانچ ، یا الٹراسونک ٹیسٹنگ پر کی جاتی ہے۔
گرمی کا علاج: اگر بی قسم کے پائپ کا مواد اعلی مصر دات اسٹیل یا دیگر مواد ہے جو ویلڈنگ کے تناؤ کا شکار ہیں ، یا اگر ویلڈنگ کے عمل کو گرمی کے علاج کی ضرورت ہوتی ہے تو ، ویلڈ سیون کو گرمی کا علاج کرنے کی ضرورت ہوتی ہے ، جیسے غصے ، معمول پر لانا ، وغیرہ ، ویلڈنگ کے تناؤ کو ختم کرنے اور ویلڈ سییم کی میکانکی خصوصیات کو بہتر بنانے کے ل .۔
