ایلومینیم اور ایلومینیم کھوٹ کے مواد کا تعارف

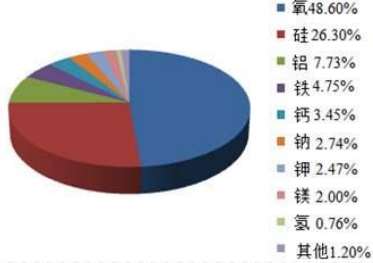

ایلومینیم زمین کی پرت میں سب سے زیادہ وسیع پیمانے پر تقسیم اور وافر دھات کا عنصر ہے ، جو کرسٹ کے کل بڑے پیمانے پر تقریبا 7.3-8.3 ٪ ہے ، جو آکسیجن اور سلیکن کے بعد دوسرا ہے۔ ایلومینیم کو 19 ویں صدی کے اوائل میں دریافت کیا گیا تھا اور 20 ویں صدی کے اوائل میں اس کی پیداوار کا پیمانہ ہونا شروع ہوا تھا۔ ہارڈ ایلومینیم کھوٹ کی ایجاد 20 ویں صدی کے اوائل میں کی گئی تھی اور پہلی جنگ عظیم کے دوران فوجی صنعت میں بڑے پیمانے پر استعمال کیا گیا تھا۔
ایلومینیم کھوٹ: ایلومینیم پر مبنی ایک مصر جو دوسرے ایلوئنگ عناصر کی ایک خاص مقدار کے ساتھ شامل کیا گیا ہے ، جو ہلکے دھات کے مواد میں سے ایک ہے۔
ایلومینیم کھوٹ بمقابلہ اسٹیل
ایلومینیم کھوٹ میں کم کثافت ، اعتدال پسند طاقت ، اعلی مخصوص طاقت اور مخصوص سختی ہے۔ بہترین سنکنرن مزاحمت ؛ اعلی تھرمل چالکتا اور بجلی کی چالکتا ؛ درمیانے لمبائی ، پلاسٹک پروسیسنگ کے لئے عمل کے پیرامیٹرز پر سخت کنٹرول کی ضرورت ہوتی ہے۔ ویلڈنگ کی دشواری قدرے اونچی ہے۔
پروسیسنگ کے طریقہ کار کے ذریعہ ایلومینیم اور ایلومینیم مرکب کی درجہ بندی
ایلومینیم کھوٹ کاسٹنگ: مطلوبہ شکل اور ساختی خصوصیات کے ساتھ ایک ایلومینیم کھوٹ اس کو مختلف ماڈلز میں کچھ درجہ حرارت ، رفتار اور بیرونی قوت کے حالات کے تحت کاسٹ کرکے حاصل کیا گیا ، ایلومینیم کھوٹ پگھل کی اچھی روانی اور بھرنے کا استعمال کرتے ہوئے۔

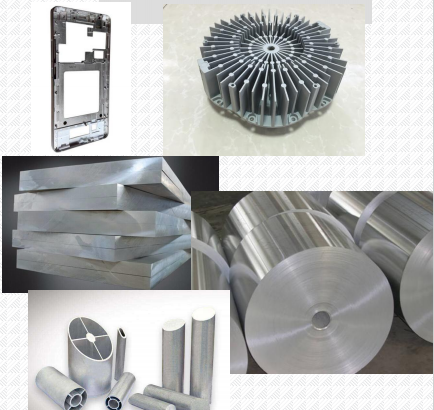

خراب شدہ ایلومینیم کھوٹ: مختلف نیم تیار شدہ ایلومینیم کھوٹ جیسے پلیٹیں ، پائپ ، باریں ، تاروں ، اور ایلومینیم اننگس سے بنی پروفائلز جیسے ایلومینیم اننگس سے بنی پروفائلز پگھلتے ہیں اور کھوٹ اجزاء کے ساتھ کھلے ہوئے اجزاء کے ساتھ کاسٹ کرتے ہیں اور دباؤ کے مختلف طریقوں سے پروسیس کرتے ہیں (رولنگ ، اخراج ، کھینچنا ، فوقیت ، وغیرہ)۔
ایلومینیم کھوٹ اور خراب شدہ ایلومینیم کھوٹ کو کاسٹ کریں
کاسٹ ایلومینیم کھوٹ اور خراب شدہ ایلومینیم کھوٹ کے درمیان بنیادی فرق یہ ہے کہ کاسٹ ایلومینیم کھوٹ میں ایلوئنگ عنصر سلیکن کا مواد اس سے زیادہ ہے کہ زیادہ تر خراب شدہ ایلومینیم کھوٹ میں۔ خراب شدہ ایلومینیم کھوٹ میں ایک گھنے ڈھانچہ ، یکساں ساخت اور خصوصیات ، اعلی طاقت اور اچھی پلاسٹکٹی ہے۔ ایلومینیم کھوٹ کاسٹنگ میں اچھی عمل کی اہلیت ہے ، جزو کے ڈھانچے کے ڈیزائن کے ذریعہ کم محدود ہے ، اور اس میں پیداوار کی اعلی کارکردگی ہے۔ ایلومینیم کھوٹ کاسٹ کرنے میں اچھی کاسٹنگ کی کارکردگی ہے اور اسے پیچیدہ شکل والے حصے بنانے کے لئے استعمال کیا جاسکتا ہے۔ بڑے اضافی سامان کی ضرورت نہیں۔ اس میں دھاتوں کی بچت ، اخراجات کو کم کرنے اور کام کے اوقات کو کم کرنے کے فوائد ہیں ، اور ہوا بازی اور شہری صنعتوں میں بڑے پیمانے پر استعمال ہوتا ہے۔ اس کا استعمال آٹوموبائل کے لئے سلنڈر ہیڈز ، ٹرانسمیشن ، اور پسٹن جیسے حصوں کی تیاری کے لئے بھی کیا جاتا ہے ، آلات اور میٹروں کے لئے کاسنگ ، اور سپرچارجرز کے لئے پمپ باڈی۔
ہوا بازی اور ایرو اسپیس مصنوعات ، جیسے ہوائی جہاز کی کھالیں ، اہم بیم ، فریم ، پسلیاں ، لینڈنگ گیئر پارٹس ، کونڈائٹس ، ریویٹس ، وغیرہ میں استعمال ہونے والے مواد میں ناقص ایلومینیم کھوٹ کا ایک اہم کردار ہے۔ تعمیراتی صنعتیں۔
کاسٹ ایلومینیم ایلائی گریڈ کے عہدہ کا طریقہ (جی بی/ٹی 8063-2017)

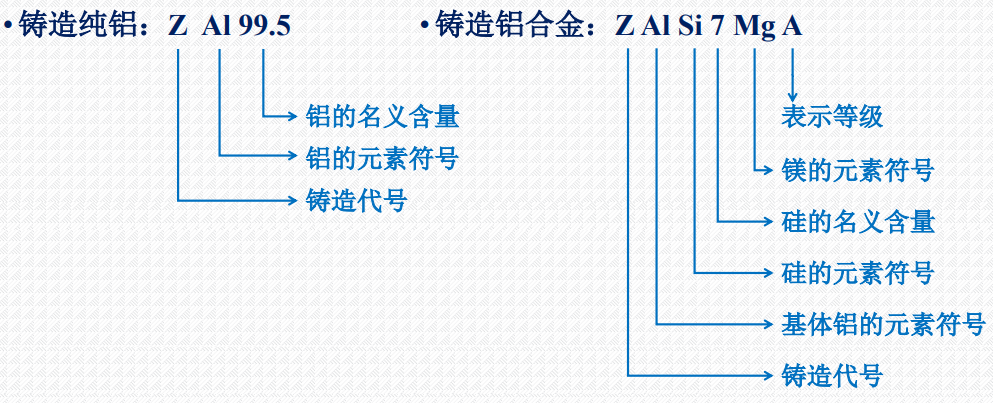

فی الحال ، بین الاقوامی سطح پر ایلومینیم مرکب کاسٹ کرنے کے لئے کوئی متفقہ معیار نہیں ہے ، اور ہر ملک (کمپنی) کا اپنا مصر کا نام اور اصطلاح ہے۔ چینی معیارات کے مطابق ، کاسٹ غیر الوہ دھات کے درجات "زیڈ" پر مشتمل ہوتے ہیں ، جو بیس دھات کی عنصر کی علامت ، مرکزی ملاوٹ کرنے والے عنصر کی علامت ، اور ایک تعداد جس میں الیئنگ عنصر کے برائے نام مواد کی نشاندہی ہوتی ہے۔ جب 2 سے زیادہ ایلوئنگ عناصر ہوتے ہیں تو ، مصر دات کے گریڈ کو عنصر کی علامتوں اور ان کے برائے نام مشمولات کی فہرست دینی چاہئے جو مصر کی اہم خصوصیات کی نشاندہی کرنے کے لئے کافی ہیں۔ مصر کے عناصر کی علامتوں کا ان کے برائے نام مواد کے نزول ترتیب میں ترتیب دیا گیا ہے۔ سوائے میٹرکس عنصر کے برائے نام مواد کے ، جس کی نشاندہی نہیں کی جاتی ہے ، دوسرے کھوٹ عناصر کے برائے نام مواد اس عنصر کی علامت کے بعد اشارہ کیا جاتا ہے۔

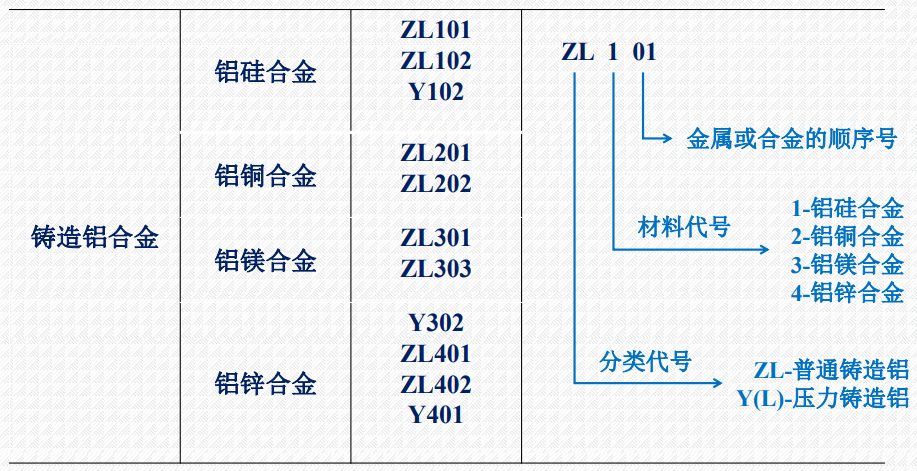

ایلومینیم کھوٹ کوڈ کاسٹنگ
خراب شدہ ایلومینیم اور ایلومینیم مرکب کے عہدہ کا طریقہ (جی بی/ٹی 16474-2011)
درست شکل میں ایلومینیم اور ایلومینیم ایلائی گریڈ کے لئے نام دینے کا طریقہ چار کردار کے نظام کو اپناتا ہے: پہلا ، تیسرا ، اور چوتھا ہندسے عربی ہندسے ہیں ، اور دوسرا ہندسہ انگریزی دارالحکومت کا خط ہے۔ پہلا ہندسہ ایلومینیم اور ایلومینیم مرکب کے گروپ کی نمائندگی کرتا ہے۔ دوسرا ہندسہ یا خط اصل خالص ایلومینیم یا ایلومینیم کھوٹ میں ترمیم کی نمائندگی کرتا ہے۔ آخری دو ہندسے ایک ہی گروپ میں مختلف ایلومینیم مرکب یا ایلومینیم کی پاکیزگی کی نشاندہی کرتے ہیں۔ بین الاقوامی چار ہندسوں کے نظام کے گریڈ کا براہ راست حوالہ دیا جاسکتا ہے۔ مثال کے طور پر: 7A047075۔

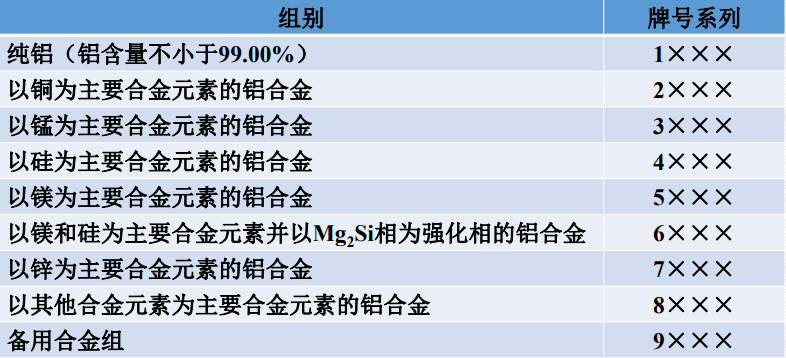

خراب شدہ ایلومینیم اور ایلومینیم مرکب کے گروپ
ریاستی ضابطہ اخلاق کے لئے
خراب شدہ ایلومینیم اور ایلومینیم مرکب کے لئے بنیادی ریاستی کوڈز: ایف (مفت ورکنگ اسٹیٹ) ، او (اینیلڈ اسٹیٹ) ، ایچ (کام سخت ریاست) ، ڈبلیو (حل ہیٹ ٹریٹمنٹ اسٹیٹ) ، ٹی (ہیٹ ٹریٹمنٹ اسٹیٹ)۔

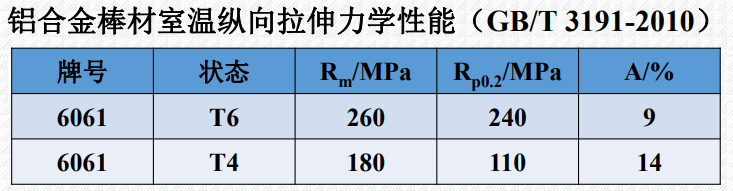

ایلومینیم کھوٹ کے مواد کی کارکردگی اور حالت کا براہ راست تعلق ہے
خراب شدہ ایلومینیم اور ایلومینیم کھوٹ کے درجات
چین میں استعمال ہونے والے ایلومینیم ایلوئی گریڈ: LG1 、 LD10 all مصر کی خصوصیات اور ایپلی کیشنز کے ذریعہ درجہ بند: صنعتی خالص ایلومینیم (ایل) ، صنعتی اعلی طہارت ایلومینیم (ایل جی) ، لیپت ایلومینیم (ایل بی) ، مورچا پروف ایلومینیم (ایل ایف) ، سخت ایلومینیم (سخت ایلومینیم ( لی) ، الٹرا ہارڈ ایلومینیم (ایل سی) ، جعلی ایلومینیم (ایل ڈی) ، خصوصی ایلومینیم (ایل ٹی) ، وغیرہ۔ عام طور پر ، یہ چار کریکٹر سسٹم گریڈ کے مطابق ہوسکتا ہے ، جو GB/T 3190-2008 میں پایا جاسکتا ہے۔
چین میں ایلومینیم کھوٹ کے مواد کی ترقی کی حیثیت
چین ایلومینیم مصر دات کے مواد کا ایک بڑا پروڈیوسر اور صارف ہے۔ ایلومینیم مصر دات کے مواد میں نقل و حمل ، سمندری ، ایرو اسپیس اور دیگر شعبوں میں خاص طور پر آٹوموبائل ، ہوائی جہاز ، ایرو اسپیس ، جہاز اور دیگر شعبوں کے کچھ ہلکے وزن والے کلیدی اجزاء میں بہت ساری ایپلی کیشنز ہیں۔ ایلومینیم کھوٹ کے مواد ناقابل تلافی ہیں۔ چین ایک ایسا ملک ہے جس میں ایلومینیم مواد کی ایک بڑی پیداوار ہے اور دنیا میں بڑے پیمانے پر پیداواری سامان ہے۔ فی الحال ، چین میں ایلومینیم کھوٹ مادوں کی اکثریت کا تعلق وسط سے کم اختتامی مصنوعات سے ہے ، اور کچھ مصنوعات کو اب بھی بیرون ملک سے زیادہ قیمتوں پر خریدنے کی ضرورت ہے جس میں پروسیس پروسیسنگ کی سطح اور ناقص مصنوعات کی استحکام ہے۔
چین میں ایلومینیم کھوٹ کے مواد کے ترقیاتی اہداف
چینی اکیڈمی آف انجینئرنگ کے ذریعہ بنیادی مواد (نانفیرس میٹلز) کی ترقیاتی حکمت عملی سے متعلق 2019 تحقیقی رپورٹ۔ چین کی اصل صورتحال اور ایلومینیم ایلائی فیلڈ میں درپیش رکاوٹوں کی بنیاد پر ، چائنا نونفیرس میٹلز ایسوسی ایشن نے مندرجہ ذیل درمیانی مدتی ترقیاتی اہداف کی تجویز پیش کی ہے: 2030 تک ، اعلی کارکردگی والے ایلومینیم الیئ مادے بین الاقوامی معیار تک پہنچ جائیں گے ، جس میں کچھ بین الاقوامی معیار تک پہنچیں گے۔ سطح ، اور مواد کی جامع مکینیکل اور عمل کی خصوصیات جدید مینوفیکچرنگ انڈسٹری کے اشارے کی ضروریات کو پورا کرے گی۔ 2035 تک ، ایلومینیم کھوٹ مٹیریل ایک اچھی بین الاقوامی سطح پر پہنچ جائے گا ، جس میں ایلومینیم مصر دات کی اکثریت کی خود کفالت اور برآمد حاصل ہوگی ، اور عالمی ایلومینیم کھوٹ صنعت کی ترقی کا ادراک ہوگا۔
چین میں ایلومینیم کھوٹ کے مواد میں نئی پیشرفت
بہاو ایپلی کیشن فیلڈز میں بڑے سائز کے اور اعلی کارکردگی والے ایلومینیم کھوٹ مواد کی فوری مانگ ہے۔ مائکرو اسٹرکچر کی تطہیر ؛ لتیم یا نایاب زمین کے عناصر وغیرہ شامل کرکے۔ پوسٹ پروسیسنگ ٹکنالوجی کے ذریعے: متعدد صحت سے متعلق رولنگ ، بڑی خرابی وغیرہ۔ ایلومینیم پر مبنی جامع مواد ؛ پاؤڈر میٹالرجی ایلومینیم کھوٹ ؛ سپرے تشکیل دینا ، کوگولیشن تشکیل دینا ، اور تھیکسوٹروپک تشکیل۔
9 سیریز ہائی پرفارمنس پاؤڈر میٹالرجی ایلومینیم کھوٹ

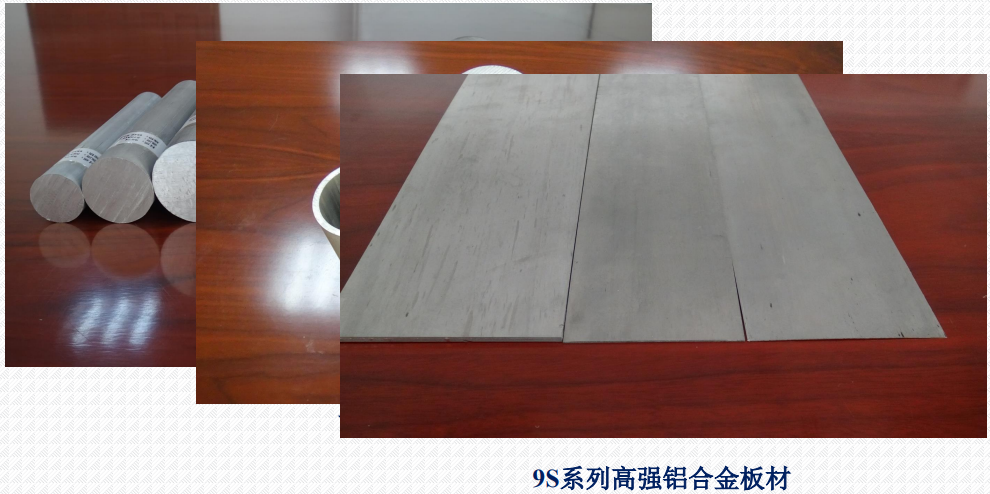

چانگچن انسٹی ٹیوٹ آف اپلائیڈ کیمسٹری ، چینی اکیڈمی آف سائنسز کی تحقیق اور ترقیاتی کارنامے ، جن میں 20 سال سے زیادہ کا عرصہ لگا ہے۔ چنگ ڈاؤ ژونگکے اپلائیڈ کیمیکل ٹکنالوجی ریسرچ انسٹی ٹیوٹ کا انکیوبیشن پروجیکٹ۔ دنیا کے صنعتی پاؤڈر میٹالرجی ایلومینیم کھوٹ منصوبے ؛ مکینیکل ایلوئنگ+نیم ٹھوس تشکیل/پاؤڈر میٹالرجی پروڈکشن ٹکنالوجی کا استعمال کرتے ہوئے ، اعلی طاقت (9s) ، اعلی سنکنرن مزاحمت (9C) ، اعلی درجہ حرارت کی خدمت کے خلاف مزاحمت (9H) ، کم توسیع اور اعلی لباس مزاحمت (9EE کے ساتھ خصوصی ایلومینیم مرکب دھاتوں کا ایک سلسلہ ) تیار ہیں ؛ یہ چین میں ایلومینیم مرکب میں فرق کو پُر کرتا ہے اور درآمد شدہ 7075 ، 5083 ، CZ42 ، اور 4032 ایلومینیم مرکب کی جگہ لے سکتا ہے۔

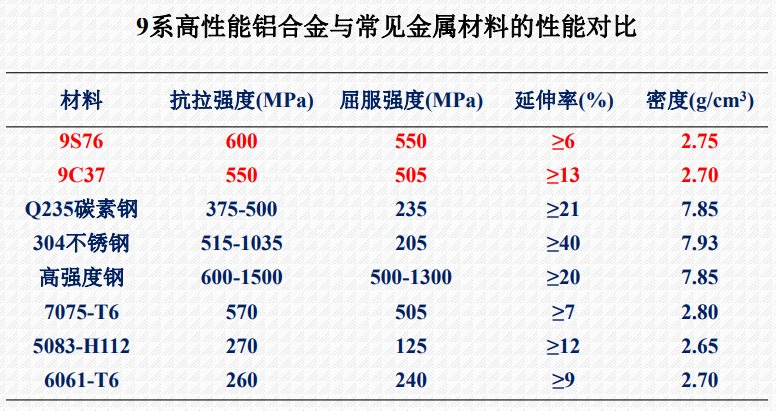

جائیداد
پاؤڈر میٹالرجی کے طریقہ کار کے ذریعہ تیار کردہ خصوصی ایلومینیم کھوٹ مادوں میں اعلی طاقت ، مستحکم کارکردگی ، اور صنعتی میں تیار کردہ روایتی ایلومینیم مرکب کے مقابلے میں نمایاں طور پر بہتر اشارے ہیں۔ تین جہتی سمت میں مواد کے مکینیکل کارکردگی کے اشارے بنیادی طور پر ایک جیسے ہیں۔
مولڈنگ کا طریقہ
عمدہ sintering عمل عمر بڑھنے کے علاج کے بغیر اچھی کارکردگی کو حاصل کرسکتا ہے ، اور یہ عمل آسان ہے۔
ویلڈنگ کی کارکردگی
9 سیریز کے ایلومینیم مصر دات کے مائیکرو کمک میکانزم میں رگڑ ویلڈنگ جوائنٹ میں طاقت میں کوئی خاص کمی نہیں دکھائی دیتی ہے۔
ہوم ایپلائینسز کے میدان میں ایلومینیم کھوٹ کے اطلاق کی تلاش
ہوم آلات کے میدان میں ایلومینیم کھوٹ کی درخواست پر تبادلہ خیال - شیٹ میٹل
ایلومینیم پلیٹ میں اسٹیل پلیٹ سے بہتر سنکنرن مزاحمت ہے۔ عام انوڈائزنگ جمالیات کو بہتر بنا سکتی ہے۔ سخت انوڈائزنگ/مائیکرو آرک آکسیکرن لباس کے خلاف مزاحمت اور حفاظت کو بہتر بنا سکتا ہے۔ پینل ، ساختی بورڈ ، دراز وغیرہ کے لئے استعمال کیا جاسکتا ہے۔ داغ مزاحم ، سورج مزاحم ، اور آسانی سے کھرچنے نہیں۔
ممکنہ تکنیکی مشکل: بڑے سائز کے بورڈز کے لئے سطح کے علاج کی یکسانیت۔
گھریلو ایپلائینسز کے میدان میں ایلومینیم کھوٹ کے اطلاق پر تبادلہ خیال - پروفائلز اور پائپ
ایلومینیم کھوٹ پروفائلز اسٹیل کی جگہ لے سکتے ہیں اور گھریلو آلات کے لئے ساختی معاون مواد کے طور پر استعمال ہوسکتے ہیں۔ پتلی دیواروں والی نلیاں ائر کنڈیشنر/ریفریجریٹرز کے لئے ہیٹ ایکسچینج ٹیوبوں کے طور پر استعمال کی جاسکتی ہیں ، تانبے کے نلکے کی جگہ لے کر۔ 9C1 * سیریز ایلومینیم کھوٹ ، 99 ٪ سے زیادہ ایلومینیم کمپوزیشن کے ساتھ۔ تناؤ کی طاقت 300MPA سے زیادہ تک پہنچ جاتی ہے ، اور تھرمل چالکتا 210W/M • K ± ہے۔ سنکنرن مزاحمت اور اچھی ریفریجریٹ فلوئٹی۔
گھریلو ایپلائینسز کے میدان میں ایلومینیم کھوٹ کے اطلاق پر تبادلہ خیال - اسپیئر پارٹس

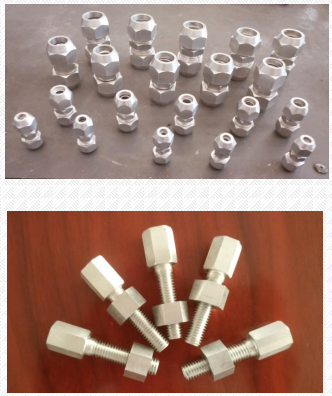

ریفریجریٹر/ائر کنڈیشنر کنیکٹر ، براہ راست کنیکٹر وغیرہ تیار کرنے کے لئے مصر کے تانبے کو تبدیل کریں۔ ρ (9s) = 2.80 ， ρ (9C) = 2.70 ， ρ (H62) = 8.93 ， ρ (T2 、 T3) = 7.83 b بولٹ اور گری دار میوے تیار کرکے اسٹیل کو تبدیل کریں۔ شیل کے الیکٹرو کیمیکل سنکنرن کو روکیں۔ بجلی کے آلات کی جامع کارکردگی کو بہتر بنائیں۔
ہوم ایپلائینسز کے میدان میں ایلومینیم کھوٹ کے اطلاق پر تبادلہ خیال - واٹر ہیٹر کے اندرونی ٹینک

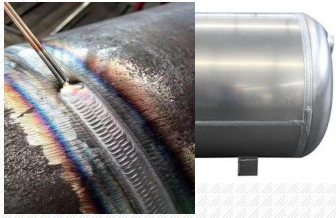

اس وقت ، اسٹیل پلیٹ موڑنے ، ویلڈنگ ، اور تامچینی کے عمل استعمال کیے جاتے ہیں ، جس کے نتیجے میں ناہموار ویلڈز ہوتے ہیں جو سنکنرن اور رساو کا شکار ہوتے ہیں ، جس سے ان کی خدمت کی زندگی متاثر ہوتی ہے۔
تجویز: ایلومینیم کھوٹ اندرونی لائنر سے تبدیل کریں۔
آپشن 1: اخراج ٹیوب+رگڑ ہلچل ویلڈنگ+مائکرو آرک آکسیکرن ، آپشن 2: ایلومینیم پلیٹ موڑنے+رگڑ ہلچل ویلڈنگ+مائکرو آرک آکسیکرن۔
رگڑ ہلچل ویلڈنگ میں ہموار ویلڈ سیون اور اچھی وشوسنییتا ہوتی ہے۔ مائیکرو آرک آکسیکرن کے بعد ، اندرونی لائنر کی سطح کو ایلومینا سیرامک پرت کے ساتھ لیپت کیا جاتا ہے ، جو محفوظ اور غیر زہریلا ہے۔
ہوم آلات کے میدان میں ایلومینیم کھوٹ کی درخواست پر تبادلہ خیال - ورٹیکس ڈسک
نئے توانائی کی گاڑی کے ایئر کنڈیشنر بڑے پیمانے پر اسکرول کمپریسرز کا استعمال کرتے ہیں ، جو سائز میں چھوٹے ہوتے ہیں اور کام کرنے کی اعلی کارکردگی رکھتے ہیں۔ ایلومینیم کھوٹ ورٹیکس ڈسکس ہلکے وزن میں ہیں ، کم کمپن ، اور کم شور ہے۔ گھریلو ایئر کنڈیشنر کا ایک مخصوص غیر ملکی برانڈ ایک ایلومینیم کھوٹ متحرک ڈسک کے ساتھ ورٹیکس کمپریسر کا استعمال کرتا ہے ، جس میں توانائی کی بچت کا تناسب 3.6 حاصل ہوتا ہے۔
روایتی طریقہ
کم دباؤ معدنیات سے متعلق ؛ مائع جعلی ؛ گرم جعل سازی ؛ بیک پریشر مولڈنگ ؛ 4032 ایلومینیم کھوٹ ؛ کمرے کا درجہ حرارت ٹینسائل طاقت 360MPA ، سختی 110HB۔
نئے مواد اور نئے عمل
پاؤڈر صحت سے متعلق تشکیل دینے والی ٹکنالوجی ؛ جعلی مصنوعات کے طول و عرض تیار حصوں کی طرح ہیں۔ کم سے کم یا کوئی کاٹنے حاصل کرسکتا ہے۔ فورجنگ میں اچھی طاقت اور درجہ حرارت کی اعلی مزاحمت ہے۔ 9E سیریز ایلومینیم کھوٹ: کمرے کا درجہ حرارت ٹینسائل طاقت 450MPA ، سختی 135HB ؛ 350 ℃ 180MPa پر تناؤ کی طاقت ؛ گرمی سے بچنے والا سب سے زیادہ درجہ حرارت 450 ℃ تک پہنچ سکتا ہے۔
گھریلو آلات کے میدان میں ایلومینیم کھوٹ کی درخواست کی تلاش - ڈھول واشنگ مشین کی اندرونی بالٹی
اس وقت ، ڈھول واشنگ مشینوں کی اندرونی بالٹی زیادہ تر سٹینلیس سٹیل کے مواد سے بنی ہے۔ سٹینلیس سٹیل کو اعلی طاقت اور سنکنرن مزاحم ایلومینیم کھوٹ کے ساتھ تبدیل کریں۔ وزن 50 ٪ سے زیادہ کم کر سکتا ہے۔ نظریاتی طور پر ، یہ کارکردگی کو بہتر بنا سکتا ہے اور شور کو کم کرسکتا ہے۔

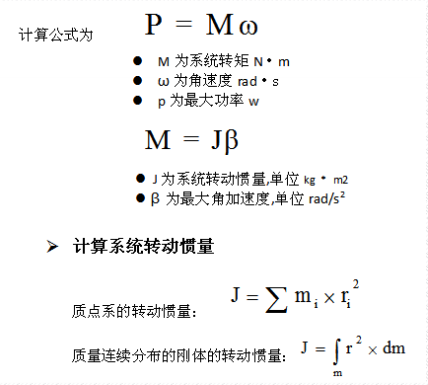

واشنگ مشین نو بوجھ کی طاقت
