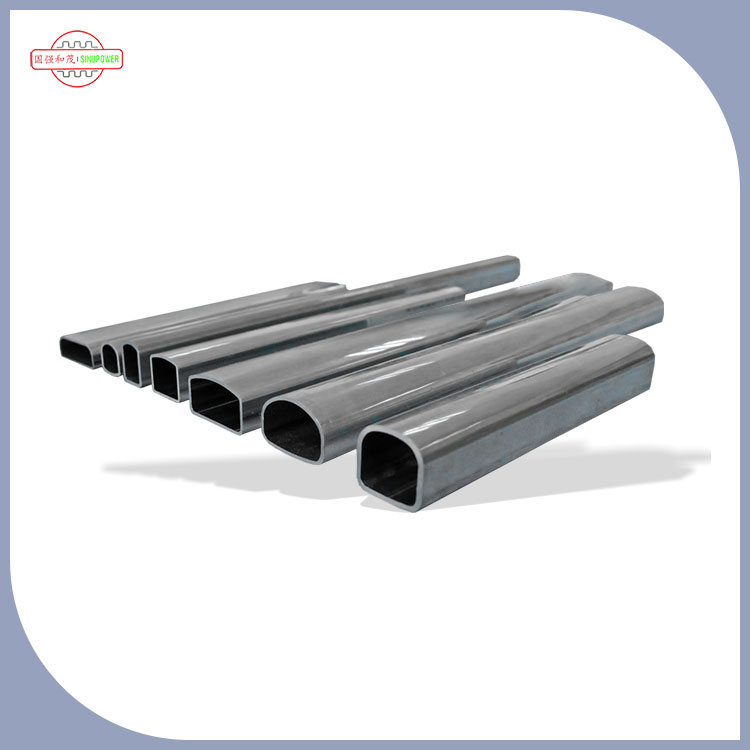

کمرشل HVAC سسٹم کنڈینسر ہیڈر پائپس

ڈیزائن اور فنکشن

ہیڈر پائپس کو خاص طور پر ڈی-ٹائپ کنڈینسر میں ریفریجرینٹ کے لیے تقسیم اور جمع کرنے کے لیے ڈیزائن کیا گیا ہے۔ اس کی ڈی سائز کی ترتیب کنڈینسر ٹیوبوں میں ریفریجرینٹ کی موثر اور یکساں تقسیم کی اجازت دیتی ہے۔

جیسے ہی ریفریجرینٹ ہیڈر پائپ کے ذریعے اور کنڈینسر ٹیوبوں میں بہتا ہے، یہ ارد گرد کی ہوا یا پانی میں حرارت جاری کرتا ہے، جس کی وجہ سے یہ گاڑھا ہو جاتا ہے اور بخارات سے مائع حالت میں تبدیل ہو جاتا ہے۔ گرمی کی منتقلی کے اس عمل کی کارکردگی ریفریجریشن یا ایئر کنڈیشنگ سسٹم کی مجموعی کارکردگی اور توانائی کی کارکردگی کو براہ راست متاثر کرتی ہے۔

مواد کے فوائد: کنڈینسر ہیڈر کے لئے ایلومینیم کیوں؟

ہیڈر پائپ کی تعمیر میں ایلومینیم کا استعمال کئی فوائد پیش کرتا ہے:

• بہترین تھرمل چالکتا:ایلومینیم ریفریجرینٹ اور آس پاس کے کولنگ میڈیم کے درمیان موثر حرارت کی منتقلی کو قابل بناتا ہے۔
• ہلکے وزن کی تعمیر:ایلومینیم سٹیل کے مقابلے میں نمایاں طور پر ہلکا ہے، مجموعی طور پر کمڈینسر کے وزن کو کم کرتا ہے اور نقل و حمل اور تنصیب کے اخراجات کو کم کرتا ہے۔
• سنکنرن مزاحمت:ایلومینیم قدرتی طور پر ایک حفاظتی آکسائیڈ کی تہہ بناتا ہے جو نمی، صنعتی آلودگیوں اور ریفریجرینٹ کیمیکلز سے ہونے والے گڑھے کے خلاف مزاحمت کرتا ہے۔
• لاگت کی کارکردگی:ایلومینیم تانبے کے کئی گنا کے مقابلے لاگت اور کارکردگی کا ایک سازگار تناسب پیش کرتا ہے، جس میں D-قسم کی اخراج ٹیکنالوجی مسلسل جہتی درستگی کے ساتھ اعلیٰ حجم کی پیداوار کو قابل بناتی ہے۔

کمرشل HVAC کے لیے انجینئرڈ: معیاری ریفریجریشن سے آگے

کمرشل HVAC سسٹم معیاری ریفریجریشن یا آٹوموٹو ایپلی کیشنز سے بنیادی طور پر مختلف حالات میں کام کرتے ہیں۔ Sinupower کے کمرشل HVAC سسٹم کنڈینسر ہیڈر پائپس کو خاص طور پر ان منفرد مطالبات کو پورا کرنے کے لیے بنایا گیا ہے:

• مسلسل ڈیوٹی سائیکل:کمرشل HVAC سسٹم اکثر 24/7/365 چلاتے ہیں۔ ہمارے ہیڈرز ماحول کے زیر کنٹرول اینیلنگ کے ذریعے تناؤ سے نجات پاتے ہیں تاکہ تناؤ میں دراڑیں پیدا کیے بغیر ہزاروں تھرمل ایکسپینشن/سکچن سائیکلوں کا مقابلہ کریں۔
• بڑے پیمانے پر بیچ کی مستقل مزاجی:تجارتی منصوبوں کو عام طور پر سینکڑوں یا ہزاروں ایک جیسے ہیڈر کی ضرورت ہوتی ہے۔ IATF 16949 مصدقہ سہولت کے طور پر، ہم تمام اہم جہتوں پر Cpk ≥ 1.67 کو برقرار رکھتے ہیں، اس بات کو یقینی بناتے ہوئے کہ 10,000 ویں یونٹ پہلے سے مماثل ہے۔
• ڈاؤن ٹائم لاگت میں تخفیف:تجارتی عمارت میں ایک ہیڈر کی ناکامی کرایہ دار کی شکایات، انوینٹری کے نقصان، یا سہولت بند ہونے کا باعث بن سکتی ہے۔ ہمارے سخت تباہ کن ٹیسٹنگ پروٹوکول فیلڈ میں ناکامی کے خطرات کو کم کرتے ہیں۔
• توسیع پذیر پیداوار:آلات کے 90 سیٹوں کے ساتھ، ہم معیار یا لیڈ ٹائم پر سمجھوتہ کیے بغیر بڑے تجارتی منصوبوں کے مطالبات کو پورا کرنے کے لیے پیداوار کو پیمانہ بنا سکتے ہیں۔

وضاحتیں

HVAC، ریفریجریشن، اور آٹوموٹو کے لیے درخواستیں۔

ڈی ٹائپ کنڈینسر سسٹم عام طور پر مختلف صنعتوں میں استعمال ہوتے ہیں، بشمول HVAC (ہیٹنگ، وینٹیلیشن، اور ایئر کنڈیشننگ)، ریفریجریشن، اور ہیٹ پمپ سسٹم۔ سینو پاور کا کمرشل HVAC سسٹم کنڈینسر ہیڈر پائپس ہموار اور قابل اعتماد آپریشن کو یقینی بناتا ہے:

• کمرشل HVAC سسٹمز:چھت کی اکائیاں، سنٹرل چلر اری، اور وی آر ایف سسٹم
• ریفریجریشن کا سامان:واک اِن کولر، فریج میں رکھے ہوئے ڈسپلے کیسز، اور کولڈ اسٹوریج کی سہولیات
• ہیٹ پمپ سسٹم:سال بھر ہیٹنگ اور کولنگ کے لیے الٹنے والے ہیٹ پمپ کنڈینسر
• آٹوموٹو HVAC:مسافر گاڑی اور ہیوی ڈیوٹی ٹرک ایئر کنڈیشنگ سسٹم

ڈی سائز کی جیومیٹری کیوں اہمیت رکھتی ہے۔

بہت سی فیکٹریاں ہیڈر پائپس کا انتخاب گرمی کی منتقلی کی کارکردگی، لاگت پر قابو پانے، اور ساختی موافقت میں اپنے جامع فوائد کی بنیاد پر کرتی ہیں، جو صنعتی کنڈینسر کی بنیادی ضروریات کو درست طریقے سے پورا کر سکتی ہیں:

• سپیریئر فن رابطہ:ڈی کے سائز کا فلیٹ سیکشن کمڈینسر کے پنکھوں کے ساتھ سطح سے سطح کے رابطے کو قابل بناتا ہے، گرمی کی منتقلی کے علاقے کو زیادہ سے زیادہ کرتا ہے۔
• آپٹمائزڈ سیال کی تقسیم:ڈی کے سائز کی ترتیب کنڈینسر ٹیوبوں میں ریفریجرینٹ کی موثر اور یکساں تقسیم کو یقینی بناتی ہے۔
• بہتر ساختی سختی:ڈی سیکشن فلیٹنس ایک ہی دیوار کی موٹائی کے نیچے سرکلر پائپوں کے مقابلے میں زیادہ موڑنے اور ٹورسنل طاقت فراہم کرتا ہے۔

انجینئرنگ کی توثیق اور کوالٹی اشورینس

سینو پاور سخت کوالٹی پروٹوکولز کے ذریعے کمرشل HVAC سسٹم کنڈینسر ہیڈر پائپ کے ہر بیچ کی توثیق کرتا ہے:

• IATF 16949 مصدقہ سہولت:مکمل آٹوموٹو گریڈ کوالٹی مینجمنٹ سسٹم
• آئی ایس او سرٹیفیکیشن:ISO 9001:2015، ISO 14001:2015، ISO 45001:2018
• ان لائن جہتی معائنہ:مسلسل دیوار کی موٹائی اور بیرونی طول و عرض کی رواداری کو یقینی بناتا ہے۔
• تباہ کن جانچ:صنعت کے معیار کے مطابق برسٹ پریشر ٹیسٹنگ کو یقینی بنانے کے لیے ٹیوبیں مسلسل دباؤ کی لہروں اور تھرمل سائیکلنگ کو برداشت کرتی ہیں۔

تجارتی HVAC شراکتیں - ثابت شدہ ٹریک ریکارڈ

پروکیورمنٹ ٹیمیں سائنو پاور کا انتخاب کیوں کرتی ہیں۔

سینو پاور مسلسل معیار کی فراہمی کے لیے مینوفیکچرنگ اسکیل کو انجینئرنگ کی مہارت کے ساتھ جوڑتا ہے:

• پیداوار کا پیمانہ:سازوسامان اور ٹولنگ کے 90 سیٹ، بشمول ویلڈنگ پروڈکشن لائنز، آرا مشین، پنچنگ پریس، ڈرائنگ بینچ، اور اینیلنگ فرنس
• بانی کی مہارت:فارچیون 500 کا سابقہ ​​تجربہ رکھنے والے صنعت کے رہنما مسٹر گاؤ کیانگ نے مشترکہ طور پر قائم کیا، جسے 2019 چانگشو سائنس اور ٹیکنالوجی انٹرپرینیورشپ بینچ مارک ٹیلنٹ اور 2020 جیانگ سو انوویشن ٹیلنٹ کے طور پر تسلیم کیا جاتا ہے۔
• دانشورانہ املاک:2 ایجاد پیٹنٹ، 15 ڈیزائن پیٹنٹ، اور 16 یوٹیلیٹی ماڈل پیٹنٹ
• ثابت شدہ شراکتیں:سانہوا، Danfoss، اور Pankl کے ساتھ طویل مدتی سپلائی کے معاہدے

درخواست کیس اسٹڈی: کمرشل آفس ٹاور HVAC Retrofit

پروجیکٹ:45 منزلہ کمرشل آفس ٹاور، شنگھائی سی بی ڈی

چیلنج:عمارت کے انتظام کو 12 چھتوں والے HVAC یونٹوں میں 2 ملین مربع فٹ دفتری جگہ کی خدمت کرنے والے عمر رسیدہ کنڈینسر ہیڈرز کو تبدیل کرنے کی ضرورت ہے۔ تقاضے شامل ہیں:

• موجودہ چلر انفراسٹرکچر کے ساتھ ڈراپ ان مطابقت
• مسلسل آپریشن کے تحت 20+ سال کی ڈیزائن کی زندگی
• کرایہ دار کی رکاوٹ کو کم کرنے کے لیے 8 ہفتے کی ڈیلیوری ٹائم لائن

حل:سائنو پاور نے 480 کسٹم کمرشل HVAC سسٹم کنڈینسر ہیڈر پائپ اس کے ساتھ فراہم کیے:

• موجودہ ہیڈر کے طول و عرض سے مماثل حسب ضرورت ڈی پروفائل
• بہتر سنکنرن مزاحمت کے ساتھ 3003 کھوٹ
• تیز رفتار 4 ہفتہ ٹولنگ + 3 ہفتہ کی پیداوار
• Cpk رپورٹس کے ساتھ 100% جہتی معائنہ

نتیجہ:

• ہیڈرز شیڈول سے 1 ہفتہ پہلے ڈیلیور ہوئے۔
• تنصیب کے دوران زیرو فٹمنٹ کے مسائل
• عمارت کے مالک نے انسٹالیشن کے بعد سسٹم COP میں 8% بہتری کی اطلاع دی۔
• پورٹ فولیو میں 3 اضافی عمارتوں کے لیے محفوظ فراہمی کا معاہدہ

اکثر پوچھے گئے سوالات: ڈی ٹائپ کنڈینسر ہیڈر سورسنگ اینڈ انجینئرنگ

کسٹم کمرشل HVAC سسٹم کنڈینسر ہیڈر پائپس کے لیے عام لیڈ ٹائم کیا ہے؟

معیاری کسٹم ٹولنگ فیبریکیشن میں 4-6 ہفتے لگتے ہیں۔ نمونے کی پیداوار ٹولنگ کی منظوری کے 1-2 ہفتوں بعد شروع ہوتی ہے۔

D-type condenser headers کے لیے کون سے ایلومینیم مرکب استعمال کیے جاتے ہیں؟

بنیادی مرکبات میں 3003، 3102، X362، 1100، 1197، اور 1297 شامل ہیں۔ کلیڈنگ مرکبات میں 4045، 4343، 4043، اور 7072 شامل ہیں۔

ڈی ٹائپ اور گول ہیڈر پائپ میں کیا فرق ہے؟

ڈی قسم کے پائپ گول پائپوں کے مقابلے اعلیٰ فن کے رابطے کے علاقے اور زیادہ یکساں ریفریجرینٹ تقسیم پیش کرتے ہیں۔ ڈی کے سائز کا فلیٹ سیکشن کمڈینسر کے پنکھوں کے ساتھ سطح سے سطح کے رابطے کو قابل بناتا ہے، گرمی کی منتقلی کی کارکردگی کو زیادہ سے زیادہ کرتا ہے۔

سائنو پاور کے پاس کون سے سرٹیفیکیشن ہیں؟

سینو پاور IATF 16949، ISO 9001:2015، ISO 14001:2015، اور ISO 45001:2018 کے تحت تصدیق شدہ ہے۔

سینو پاور بڑے تجارتی منصوبوں کے لیے بیچ ٹو بیچ مستقل مزاجی کو کیسے یقینی بناتا ہے؟

IATF 16949 مصدقہ سہولت کے طور پر، ہم تمام اہم جہتوں پر Cpk ≥ 1.67 کو برقرار رکھتے ہیں۔ ان لائن لیزر پیمائش پوری پیداوار کے دوران ہر 0.5 میٹر پر دیوار کی موٹائی اور بیرونی طول و عرض کی جانچ کرتی ہے۔ تمام ڈیٹا کو لاگ ان کیا جاتا ہے اور انفرادی بیچوں میں ٹریس کیا جا سکتا ہے، جو ہزاروں یونٹس میں مستقل مزاجی کو یقینی بناتا ہے۔

ہنگامی تبدیلی کے احکامات کے لیے لیڈ ٹائم کیا ہے؟

ہنگامی کمرشل HVAC تبدیلیوں کے لیے، ہم 3 ہفتوں (معیاری 4-6 ہفتے) میں تیز رفتار ٹولنگ فیبریکیشن اور 1 ہفتے میں نمونے کی تیاری کی پیشکش کرتے ہیں۔ نمونے کی منظوری کے فوراً بعد مکمل پیداوار شروع ہو سکتی ہے۔ ایمرجنسی سروس کے لیے براہ کرم ہماری کمرشل سیلز ٹیم سے رابطہ کریں۔

تجارتی HVAC ایپلی کیشنز میں ان ہیڈرز کی متوقع سروس لائف کیا ہے؟

ہمارے کمرشل HVAC سسٹم کنڈینسر ہیڈر پائپس کو کمرشل ایپلی کیشنز میں 20+ سال کی مسلسل سروس کے لیے ڈیزائن کیا گیا ہے۔ ہم تیز رفتار تھرمل سائیکلنگ ٹیسٹ اور سنکنرن مزاحمت کی جانچ کے ذریعے اس کی توثیق کرتے ہیں۔ دیوار کی موٹائی کو دباؤ اور تھرمل تھکاوٹ کے خلاف حفاظتی مارجن کے ساتھ ڈیزائن کیا گیا ہے۔
